纳米片、纳米线、纳米棒和纳米花的结构差异究竟体现在哪些方面？
纳米形貌所展现的并非仅仅是显微图像中的视觉不同，关键在于它会重新定义材料同周围环境的互动方式。纳米片以厚度微缩而横向尺度宏大作为显著标志，纳米线则突出表现为具有连续性的一维长距离路径，纳米棒相对纳米线更为短小且坚固，常常排列成具有方向性的阵列，而纳米花则是由片状、棒状或针状的单元组合形成三维层次分明的粗犷界面。
即便化学成分保持一致，只要晶体面、孔隙、接触点和应力分布有所变动，反应的具体位置、电子迁移以及离子扩散都将发生相应的变化。
识别不同形貌时，决定性因素包括四个方面：可暴露的活性面、传输路径的长度、孔道的连通状况以及在实际应用中的稳定性。片状结构能提供广阔的界面，但可能因此出现重叠现象；线和棒能够构建出定向性的通道，却可能因此牺牲部分边缘反应位点；花状结构表面粗糙且孔隙丰富，但当内部枝叶过度密集时，反而会加大扩散的难度。

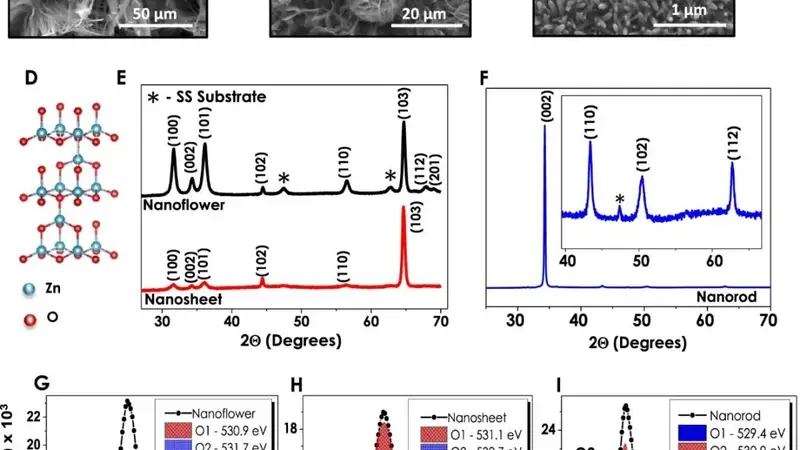

图1. ZnO 纳米花、纳米片和纳米棒的 SEM、XRD 与 O 1s XPS 对比，展示了同一材料体系内不同形貌对应的结构差异与表面状态。DOI: 10.1038/s41598-019-47546-1。
为何纳米片常用于界面反应？
纳米片的核心竞争力源自其二维的几何特性。当厚度减小到纳米级别时，从材料内部到表面的距离大幅缩短，使得电荷和离子无需穿过厚实的颗粒体相即可抵达表面；再加上其较大的横向尺寸，有利于制备成连续的薄膜或者形成开放式的片层结构。
正因如此，在吸附、析氢、氧还原、赝电容以及锂离子存储等诸多领域，纳米片经常被用来增加单位质量的有效接触面积，同时使更多边缘、缺陷和孔隙位置的反应位点得以暴露。这种优势会随着薄膜厚度的增加而变得越来越明显。
不过，纳米片并非天生就具备优越性能。若片层发生平行堆叠，电解液或气体仅能接触到最外层，内层的比表面积就会变成无效部分；如果片层过于纤薄，晶格缺陷的增加和表面氧化的加剧还会提升副反应发生的几率。
能够充分发挥优势的片状结构，必须同时符合三个条件：片层能够充分分散、孔隙之间相互连通、导电接触稳定可靠。否则其高比表面积会在制膜、压片或循环过程中迅速损耗。
图2. Co3O4多孔纳米片杂化结构的 FESEM 图，展示了片层堆叠形成的开放空隙，同时保持二维的薄片界面。来源：Scientific Reports，DOI: 10.1038/srep20592。
多孔纳米片特别适用于那些反应主要集中在表面的应用场景，例如电极材料中的离子嵌入行为浅层化、催化反应过程中的吸附和脱附过程，或传感器里目标分子与表面之间的快速交换。它的代价是横向导电性能可能较强，而垂直方向的接触却不一定理想；片层越柔软，越容易在干燥和循环压缩后紧密贴合。
挑选纳米片时，应当优先考虑有效暴露面积，而非单纯依据 BET 数值，同时需核实片间空隙在真实操作条件下是否依然存在。这个指标比单次吸附测试更加贴近实际工作状态。
倘若材料用于催化任务，片层边缘、孔洞边界和缺陷附近通常比完整的基底表面更加活跃；若材料用于储能领域，片层厚度与片间距离则会影响离子抵达内部活性位点所需的时间。纳米片的选择关键在于既薄又稳固、既开放又连贯，并且要确保片层之间能形成可靠的导电接触。这种平衡状态决定了片状材料的适用工作窗口。
纳米线和纳米棒主要适用于哪些传输条件？
纳米线适用于构建连续的一维通道
纳米线以其显著的长径比而著称。它就像一条连续的晶体或多晶路径，能够将电子、声子、应力或是离子限定在一个主要的方向上传输。
在光电探测、柔性电极、透明导电网络以及场发射材料等领域，纳米线的核心价值在于其跨尺度的连通性：单根纳米线提供连续的晶体输运通道，当多根线交织成网时，形成的薄膜依然能保持良好的弯曲性能和孔隙连通状态。
然而，纳米线的不足之处也正源于其线性结构。随着线长的增加，缠结和团聚的可能性将显著提升；线与线之间多为点式接触，网络电阻极易受到界面污染程度和压实情况的影响。生长阶段形成的晶面取向、孪晶界或是表面原子层，同样会对其反应稳定性范围产生影响。
图3. CuO 纳米线表面原子层在不同氧压下的生长与分解区间
